Недавно к нам поступил такой пациент - ноутбук HP Pavilion dv6 - 6b55er.
До этого его сдавали в три сервиса (один из которых авторизированный по HP), в результате неаккуратного разбора ноутбука в каком-то из трех предыдущих сервисов ему погнули VGA разъем и сломали часть крепления корпуса к петле матрицы.
Т.к. мы не занимаемся антирекламой, то на корпусе наклеечку авторизированного СЦ предпочли скрыть и просим не обращать на нее внимания.
Итак, пополняем наш раздел разборов ноутбуком HP Pavilion dv6 - 6b55er.

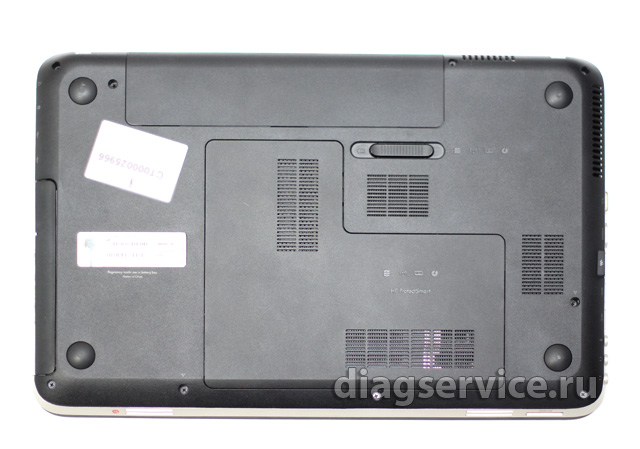

Начинаем разбор с извлечения аккумулятора.

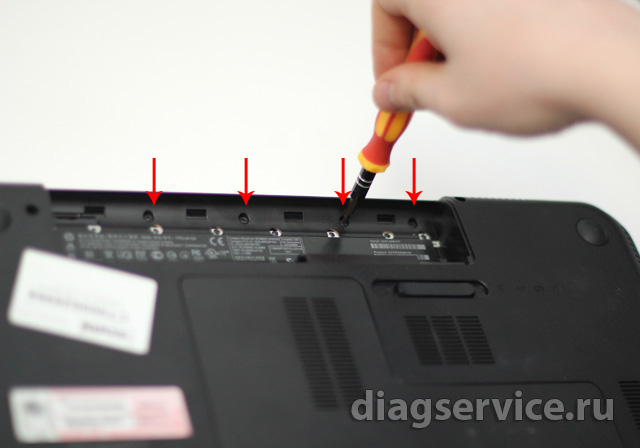

Под ним отворачиваем 4 винта.

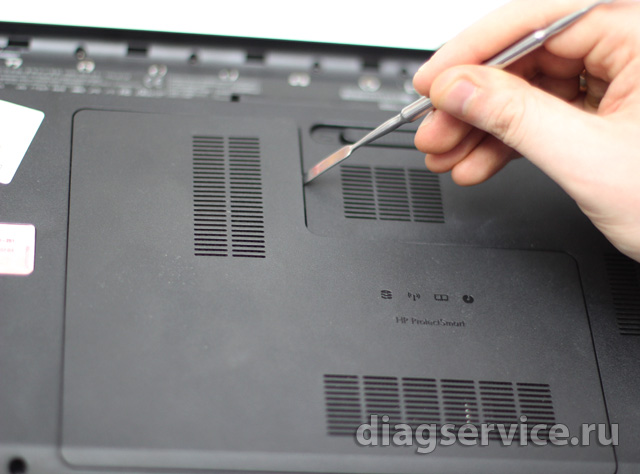

Снимаем панель, закрывающую жесткий диск,модуль памяти и Wi-Fiмодуль, подцепив инструментом верхнюю часть крышки.

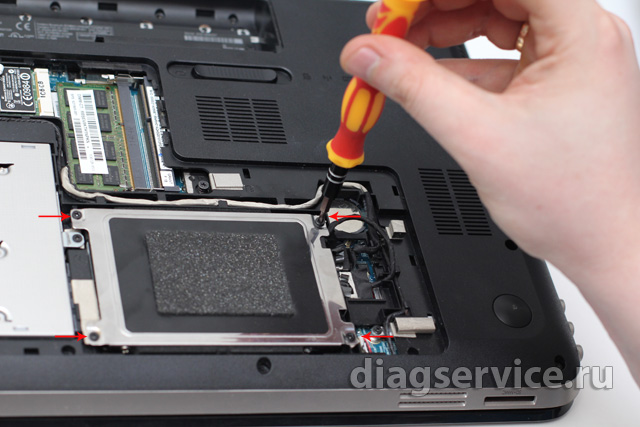

Отворачиваем 4 винта, на которых крепится жесткий диск.

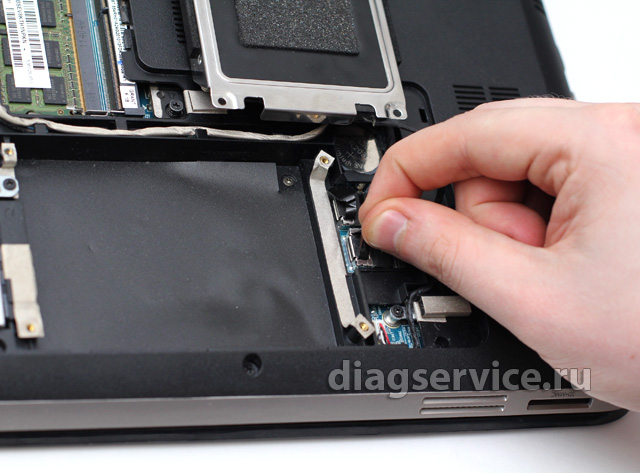

Вынимаем жесткий диск и отщелкиваем шлейф жесткого диска, потянув за черный язычок кверху.

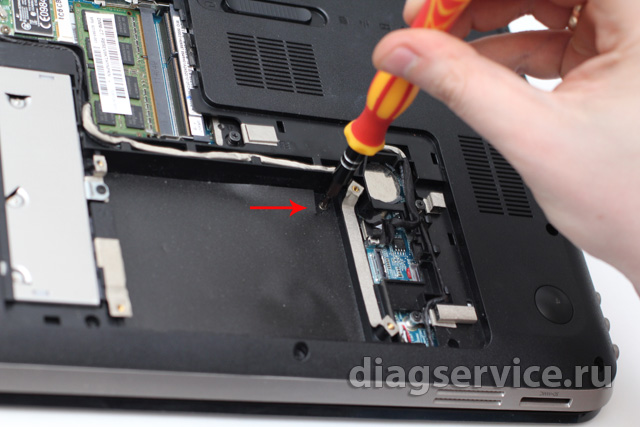

В правой верхней части под жестким диском отворачиваем 1 винт.

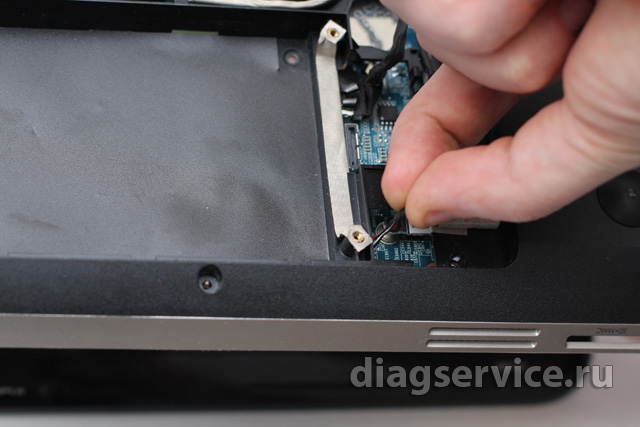

Отстегиваем шлейф динамиков.

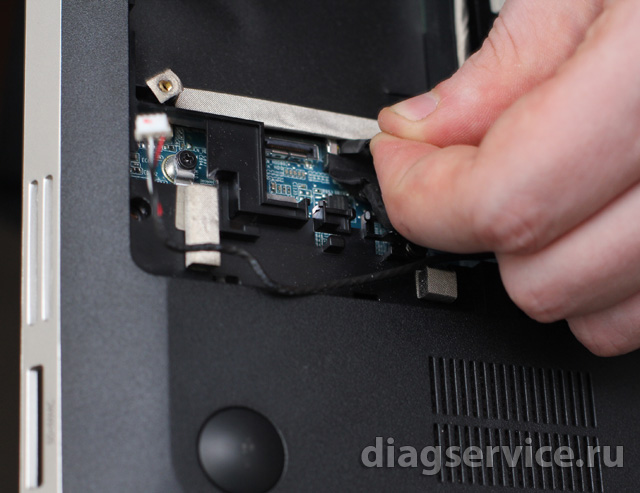

Отстегиваем шлейф от dvd-привода, потянув за язычок кверху.

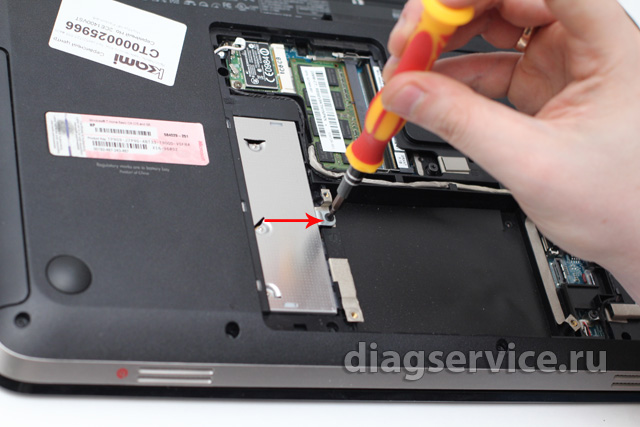

Отворачиваем 1 винт, который держит dvd-привод.

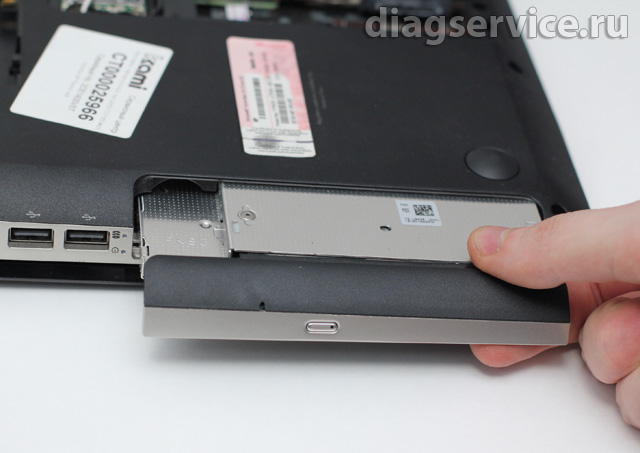

Вынимаем привод, потянув за переднюю его часть.

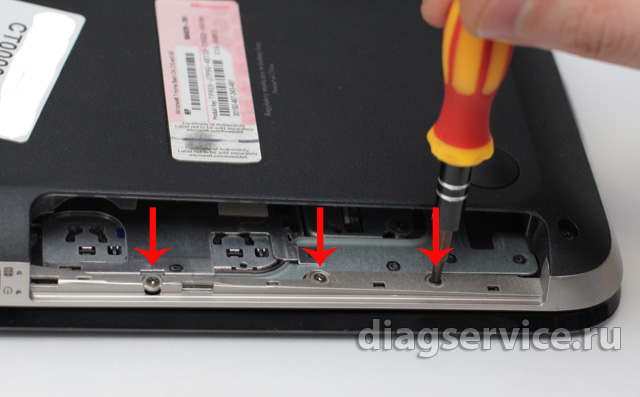

Под приводом отворачиваем 3 винта.

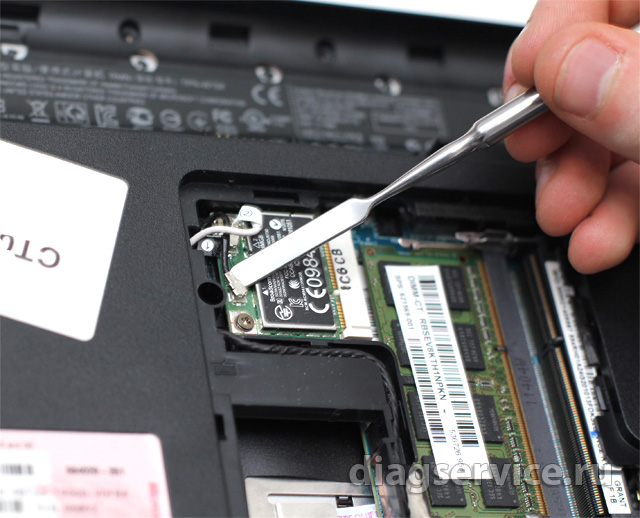

Отщелкиваем два кабеля под Wi-Fi модулем, подцепив инструментом кверху.

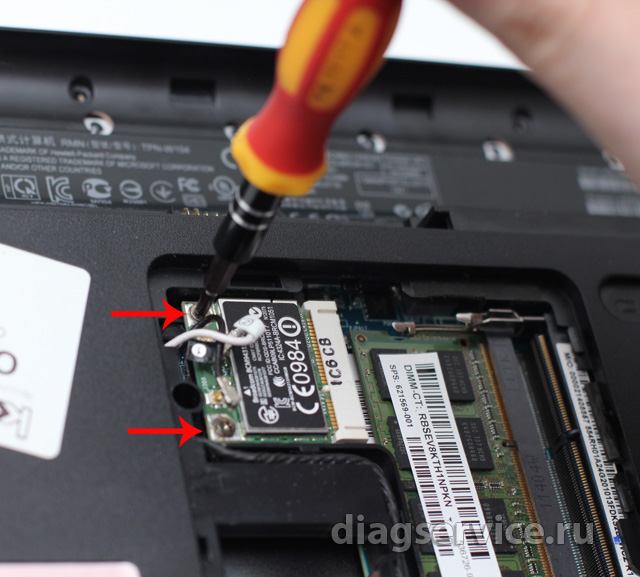

Отворачиваем 2 винта, которые держат Wi-Fi модуль и извлекаем его.

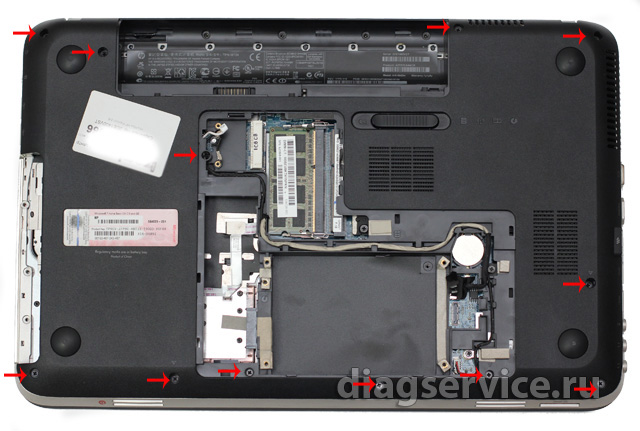

Отворачиваем 12 винтов, оставшихся на поверхности корпуса.

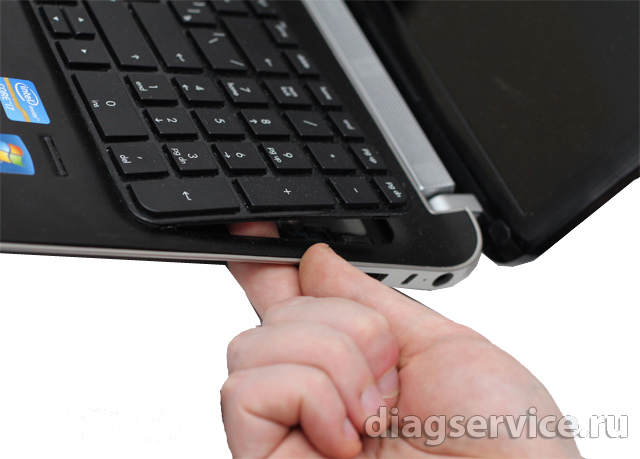

Переворачиваем ноутбук и снимаем клавиатуру, в данной модели она без защелок, извлечь ее можно надавив со стороны dvd-привода и сдвинув ее немножко вперед в сторону матрицы.

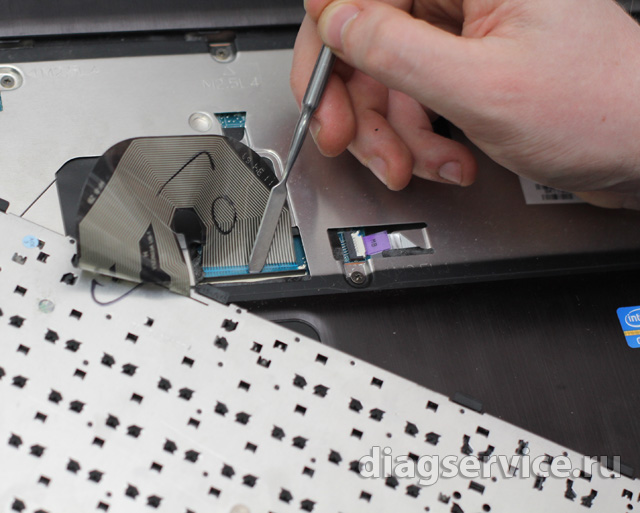

Переворачиваем клавиатуру и отщелкиваем шлейф.

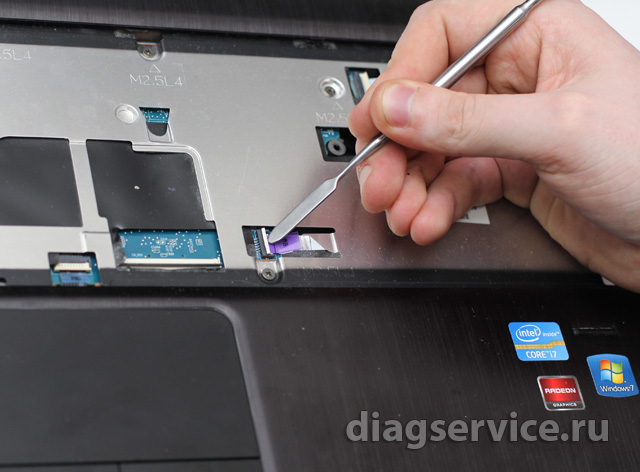

Отщелкиваем шлейф датчика сканирования отпечатков пальцев.

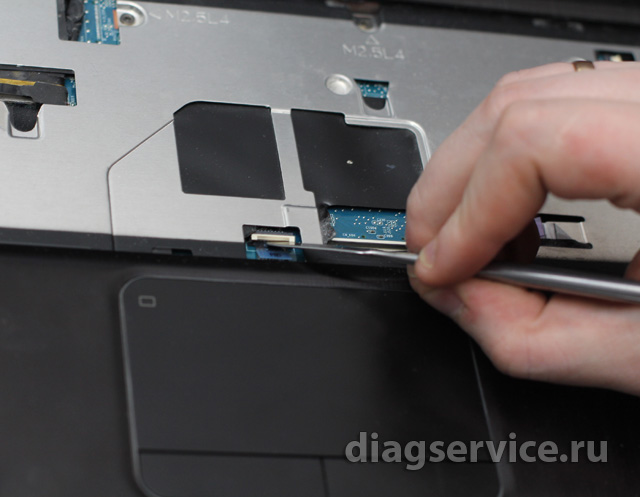

Отщелкиваем шлейф тачпада.

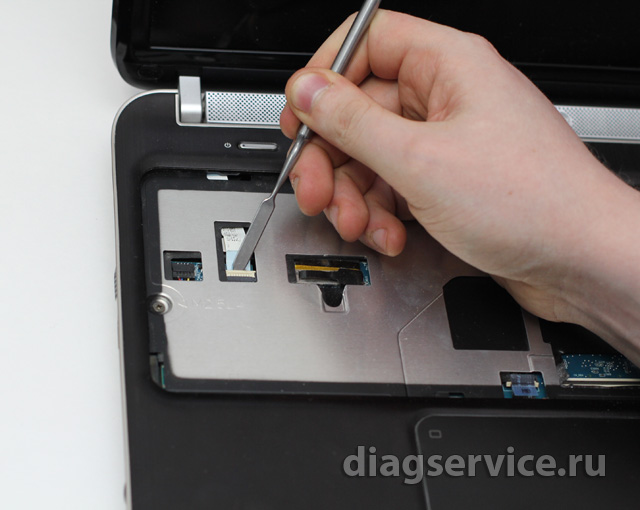

Отщелкиваем шлейф кнопки питания.

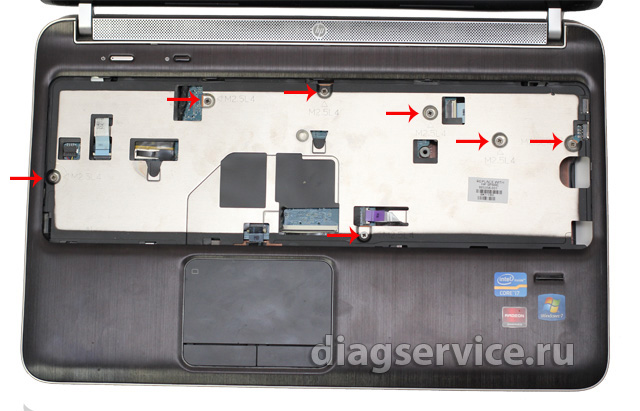

Отворачиваем 7 винтов M 2,5 L4.

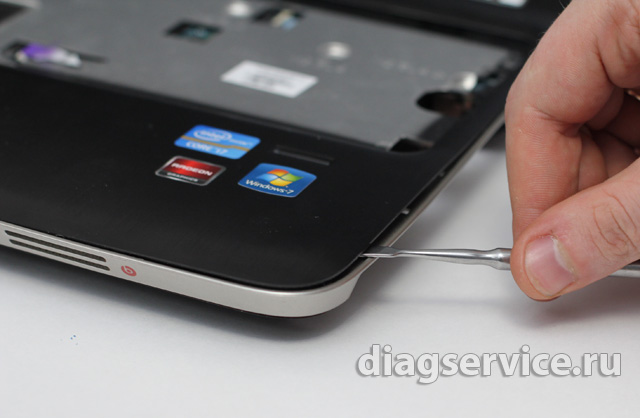

Отделяем верхнюю часть корпуса от нижней.

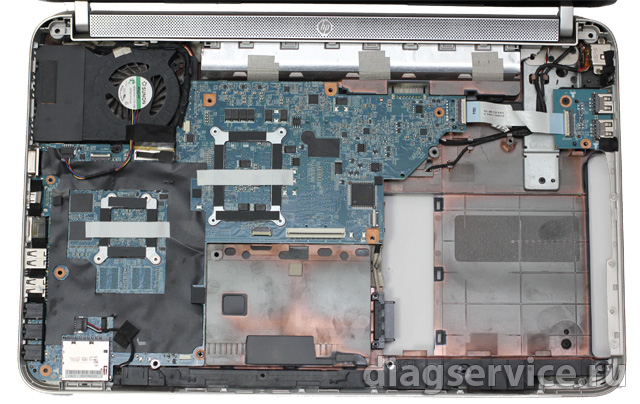

На данном этапе разбора ноутбук выглядит так.

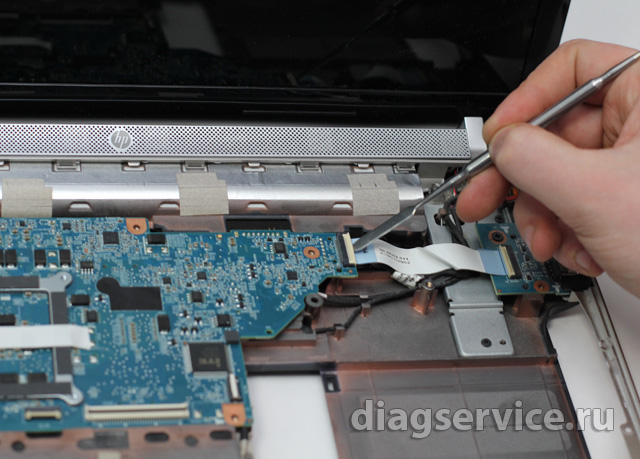

Отстегиваем шлейф от USB- панели.

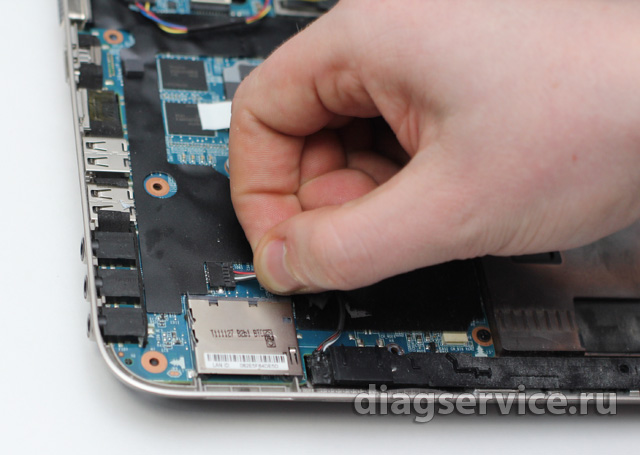

Извлекаем шлейф от динамиков.

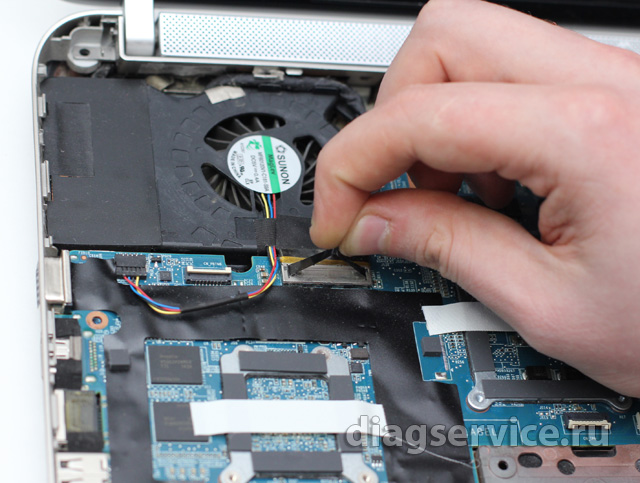

Потянув за черный язычок, извлекаем шлейф матрицы ноутбука.
Отключаем шлейф web-камеры.

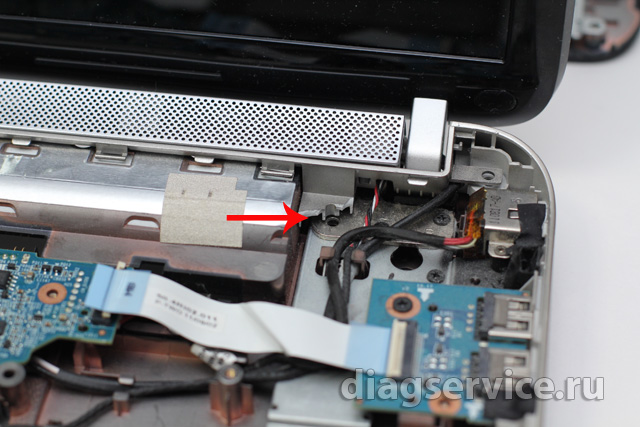

На фото виден косяк предыдущего разбора – отломана часть крепления корпуса к петле матрицы.

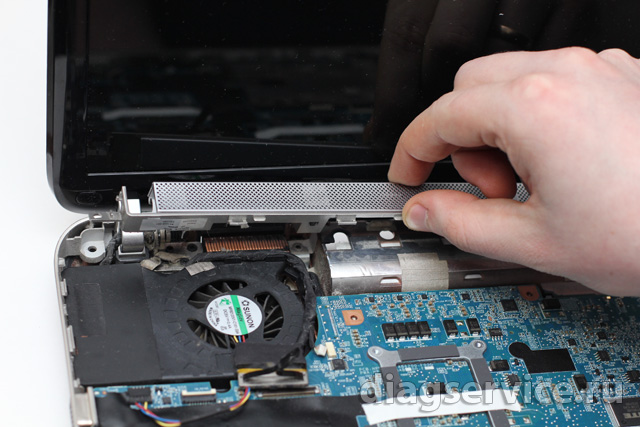

Аккуратно тянем панель кверху.

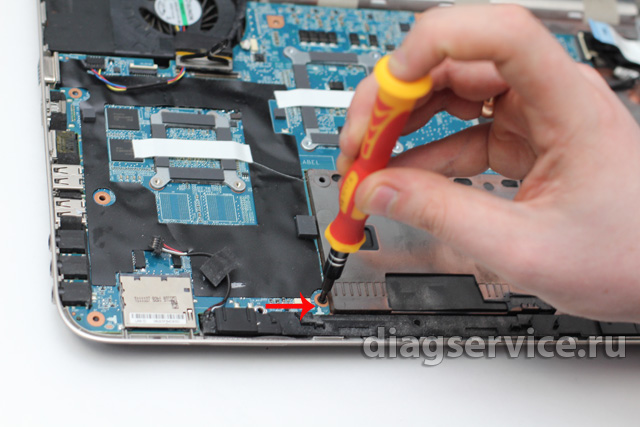

Отворачиваем 1 винт,который держит материнскую плату.

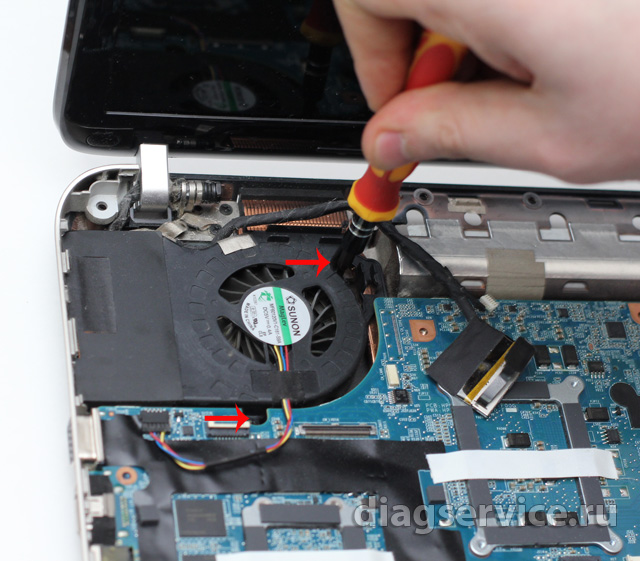

Отворачиваем 2 винта от кулера.

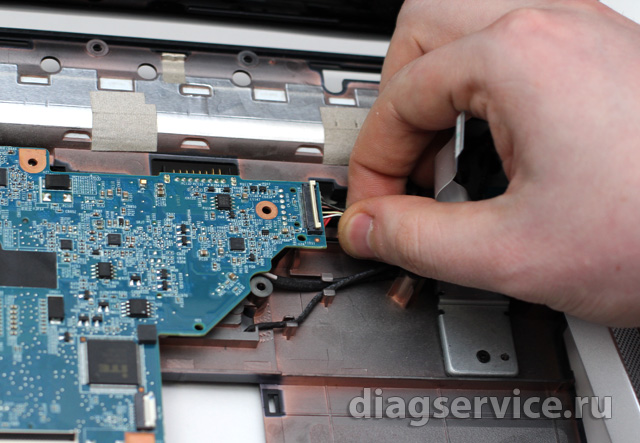

Немного приподняв материнскую плату, отключаем кабель питания.

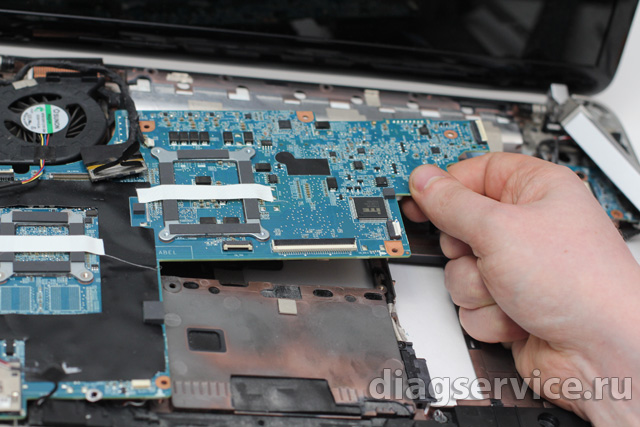

Извлекаем материнскую плату, потянув ее кверху за правую часть.

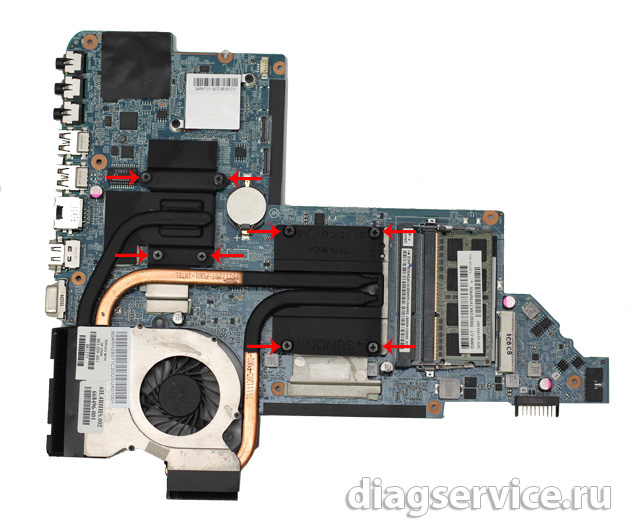

Снимаем систему охлаждения с материнской платы, отвернув 8 винтов и отстегнув шлейф с обратной стороны.

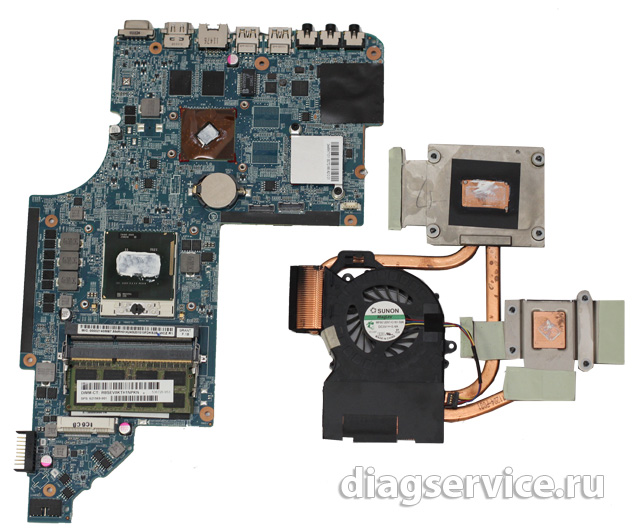

Счищаем старую термопасту и наносим новую, так же при потребности смазываем вентилятор системы охлаждения силиконовой смазкой.
Собираем ноутбук в обратном порядке.
Приветствуются любые комментарии и дополнения по процессу разбора ноутбука данной модели, а также вопросы на которые администрация и "бывалые" посетители ресурса по возможности постараются ответить.
